恒力弹簧支吊架的结构组成与工作原理

发布日期：2019-04-29 作者：盐城华天电力设备制造有限公司点击：

恒力弹簧支吊架用机械或辅助弹簧补偿由动摩擦和制造偏差等因素造成载荷偏差的。恒力弹簧支吊架在上下位移的整个行程范围内的规定载荷离差（包括摩擦力）不大于6%。向下位移时荷载的*读数和向上位移时荷载的*小读数与规定载荷的离差也均应在6%以内。用于各种管道安装，使一些冷热管道在工作运行中产生的膨胀位移和振幅吸收和缓冲，计值内的膨胀位移，以保证管道和设备的运行安全。恒力弹簧支吊架就是运用杠杆原理，实现弹簧支吊架在管道膨胀产生位移的时候，给管道施以载荷变化率在5%以内的力，以支撑或悬吊住管道。弹簧支吊架主要用于电厂汽水管道或锅炉设备、在运行中产生热位移及其设备装置上。根据管道受力情况计算确定的弹簧支吊架工作和热位移要求。

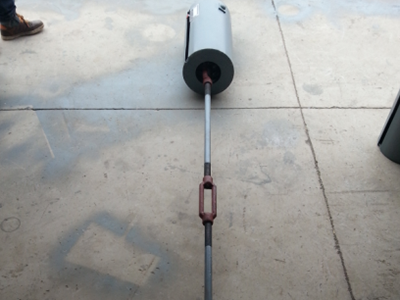

恒力弹簧支吊架

将弹簧支吊架按照设计荷载进行整定：即弹簧预压并所定冷态荷载位置上；同时标上冷态时的理论理论工作位置。弹簧支吊架在出厂前制造厂厂进行了整定，当安装了到管道和设备上后，作有关螺纹调整，将所定销脱开，这时弹簧的实际承载就是设计所要求的冷态荷载。管道支吊架管托结构是是管道系统设计中非常重要的一个组成部分，管道支吊架的管托除了具有支撑管道重量外，在使用过程中还可以起到很好的平衡管系作用力的能力，因此，人们选择质量比较好且布置结构合理的管托，不仅可以改善管道的应力分布，还可以保证管道系统可以更加安全的运行，延长了使用寿命，那么，当人们在进行安装管部时，应该要将安装位置的设计更加符合要求，确保没有任何影响和阻碍管道自由膨胀的部位。
