恒力弹簧支吊架型号齐全

发布日期：2019-05-21 作者：盐城华天电力设备制造有限公司点击：

恒力弹簧支吊架（以下简称恒吊）根据力矩平衡原理设计。在许可的负载位移下，负载力矩和弹簧力矩始终保持平衡。对用恒吊支承的管道和设备，在发生位移时，可以提供恒定的支承力，因而不会给管道设备带来附加应力。恒吊一般用于需要减少位移应力的地方，如电站锅炉本体、发电厂的汽、水、烟、风管及燃烧器等悬吊部分。

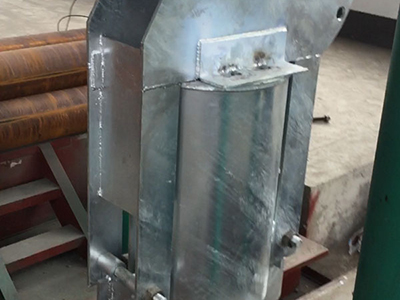

恒力弹簧支吊架

以及石油、化学工业中需要此类支承的地方。当管道系统内某吊点的热位移大于12mm，宜选用恒吊来支承，以避免管道系统产生危险的弯曲应力及不利的应力转移。弹簧支吊架根据力矩平衡原理设计。在规定的负载位移范围内，负载力矩和弹簧力矩始终保持平衡。因此。

用恒吊支撑的管道和设备发生位移时，可以获得恒定的支承力，不会给管道和设备带来附加应力。恒吊一般用于需要减少位移应力的地方，如电站锅炉本体，发电厂的汽、水、烟风管及燃烧器等悬吊部分，以及石油化工设备和其它需要减少位移应力的地方。弹簧支吊架在安装上之后弹簧基本上一直处于竖直方向。

在模块化施工过程中，部分弹簧支吊架需要在模块制造厂进行安装。对于有的模块，组装好之后可能需要进行翻转或放倒运输。在这种情况下，则需要考虑在安装弹簧支吊架的位置先设置临时支吊架对管道进行支撑。如果条件允许好将临时支吊架的安装位置尽可能的靠近弹簧支吊架的位置并预留弹簧支吊架的安装空间。

恒力弹簧支吊架用机械或辅助弹簧补偿由动摩擦和制造偏差等因素造成载荷偏差的。恒力弹簧支吊架在上下位移的整个行程范围内的规定载荷离差（包括摩擦力）不大于6%。向下位移时荷载的大读数和向上位移时荷载的最小读数与规定载荷的离差也均应在6%以内。用于各种管道安装。

使一些冷热管道在工作运行中产生的膨胀位移和振幅吸收和缓冲，并能够限制或允许管道在设计值内的膨胀位移，以保证管道和设备的运行安全。恒力弹簧支吊架就是运用杠杆原理，实现弹簧支吊架在管道膨胀产生位移的时候，给管道施以载荷变化率在5%以内的力，以支撑或悬吊住管道。

管道支吊架的生根要求在钢结构上生根，其生根部位应有足够的强度砼梁、柱尽量不安在楼板上，大于0.5t力的要在一次条件上提在衬里设备或管道上的生跟件，应在衬里前完成其焊接工作并要注意设备是否要补强在砖墙柱上应把型钢埋入墙体（在砖混结构上生根，应采用预埋生根件的方式。较大的荷载宜在主梁或立柱上生根）在需要热处理设备上的生根件，应在设备热处理前完成其焊接工作压缩机管道管架应有独立基础支撑在地面上的支架，当荷载较大，特别是弯矩较大或有振动载荷时，应有供其生根的基础，基础一般高出地面100mm以上。
